Droid Tesla Pro APK (Versão completa)

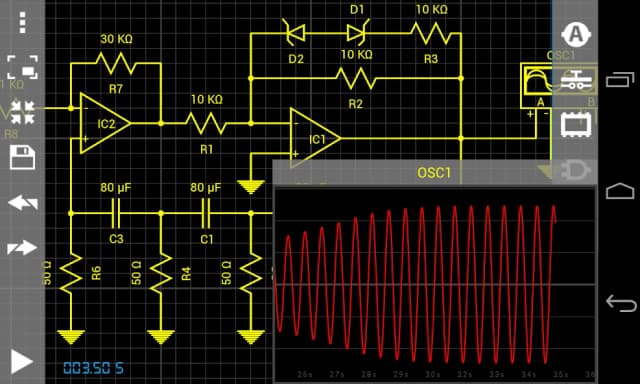

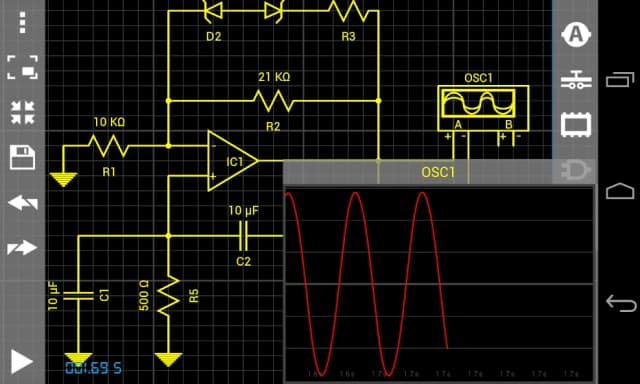

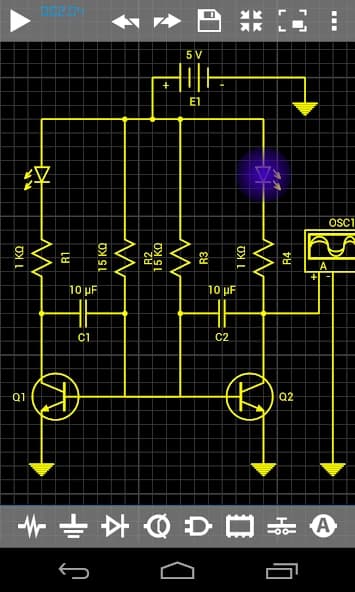

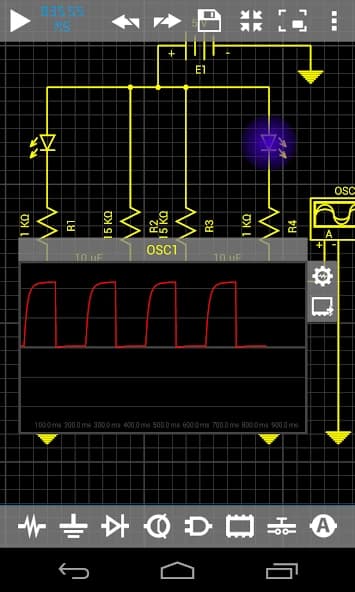

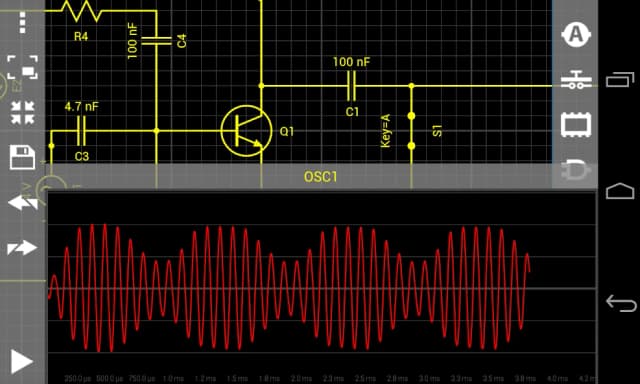

Versão completa DroidTesla é um simulador de circuito simples e poderoso.
Perfeito para estudantes iniciantes em design e construção de circuitos eletrônicos, amadores e consertadores e até mesmo profissionais experientes que desejam uma ferramenta rápida e prática para realizar cálculos de projeto de circuitos eletrônicos.

Isso é interatividade e inovação que você não encontra nas melhores ferramentas SPICE para PC, como Multisim, LTspice, OrCad ou PSpice (as marcas registradas pertencem a seus respectivos proprietários).

O simulador DroidTesla resolve circuitos resistivos básicos usando a Lei das Correntes de Kirchoff (KCL)
da mesma forma que um aluno em uma aula de circuitos faria, o simulador forma sistematicamente uma matriz de acordo
com KCL e então prossegue para resolver as quantidades desconhecidas usando várias técnicas
algébricas, como eliminação gaussiana e técnicas de matriz esparsa.

Para componentes não lineares, como o diodo e BJT, mecanismo DroidTesla que busca a solução aproximada fazendo uma estimativa inicial de uma resposta
e, em seguida, melhorando a solução com cálculos sucessivos baseados nessa estimativa.
Isso é chamado de processo iterativo. A simulação DroidTesla usa o algoritmo iterativo Newton-Raphson
para resolver circuitos com relações I/V não lineares.

Para elementos reativos (capacitores e indutores), o DroidTesla usa métodos de integração numérica para aproximar o estado dos elementos reativos em função do tempo.
O DroidTesla oferece os métodos de integração trapezoidal (adicionarei um método GEAR mais tarde) para aproximar o estado dos elementos reativos.
Embora para a maioria dos circuitos, ambos os métodos forneçam resultados quase idênticos,
é geralmente considerado que o método Gear é mais estável, mas o método trapezoidal é mais rápido e preciso.

O DroidTesla por enquanto pode simular:
-Resistor
-Capacitor
-Indutor
-Potenciômetro
-Lâmpada
-Amplificador operacional ideal
-Transistor de junção bipolar (NPN PNP)
-Esgotamento do canal N do MOSFET
-Aprimoramento do canal N do MOSFET
-Esgotamento do canal P do MOSFET
-Aprimoramento do canal P do MOSFET
-JFET N e Diodo P
-PN
-PN Diodo Led
-PN Diodo Zener
-Fonte de corrente CA
-Fonte de corrente CC
-Fonte de tensão CA
-Fonte de tensão CC (bateria)
-CCVS - fonte de tensão controlada por corrente
-CCCS - fonte de corrente controlada por corrente
-VCVS - fonte de tensão controlada por tensão
-VCCS - fonte de corrente controlada por tensão
-Tensão de onda quadrada fonte
-Fonte de tensão de onda triangular
-Amperímetro CA
-Amperímetro CC
-Voltímetro CA
-Voltímetro CC
-Osciloscópio de dois canais
-Interruptor SPST
-Interruptor SPDT
-Interruptor controlado por tensão
-Interruptor controlado por corrente
-AND
-NAND
-OU
-NOR
-NÃO
-XOR
-XNOR
-Flip-flop JK
-7 Segment Display
-D flip-flop
-Relay
-IC 555
-Transformador
-Circuito Graetz

Se você estiver fazendo um
osciladores, você deve colocar um pequeno valor inicial em alguns dos
elementos reativos.(veja os exemplos)
